Cable Lugs Australian Standard

Material: E-Copper
Finish: Electro Tinned

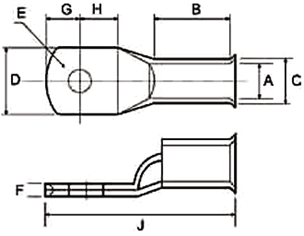

SR.NO. CABLE mm2 STUD HOLE A C D F B G H J CAT.NO.
2105    1.5       4.2       2       4       8       1       7.5       4       5       18.5       CBA 1.5-4
   2106               5.2       2       4       8       0.8       7.5       4       5       18.5       CBA 1.5-5
   2107               6.5       2       4       10       0.8       7.5       4       5       18.5       CBA 1.5-6
   2108       2.5       4.2       2.5       4.4       8       1       8       4       5       19       CBA 2.5-4
   2109               5.2       2.5       4.4       10       0.8    8    5       20       20       CBA 2.5-5
   2110               6.5       2.5       4.4       10       0.8    8    5       6       20       CBA 2.5-6
   2111               8.4       2.5       4.4       11       0.7    8    6       9       26       CBA 2.5-8
   2112       4       5.2       3.3       5.2       10       1       9       5       6       22       CBA 4-5
   2113               6.5       3.3       5.2       10       1       9       5       6       22       CBA 4-6
   2114               8.4       3.3       5.2       12       0.8    9       6       9       26       CBA 4-8
   2115               10.2       3.3       5.2       15       0.8     9       8       11       32       CBA 4-10
   2116       6       5.2       3.8       5.5       10       1.2       10       5       6       23       CBA 6-5
   2117               6.5       3.8       5.5       10       1       10       6       9       27       CBA 6-6
   2118               8.4       3.8       5.5       12       1       10       6       9       27       CBA 6-8
   2119               10.2       3.8       5.5       15       0.8       10       8       11       32       CBA 6-10
    2120       10       5.2       4.7       7.1       12       1.8       10       6       7       27       CBA 10-5
    2121               6.5       4.7       7.1       12       1.8       10       6       7       27       CBA 10-6
   2122               8.4       4.7       7.1       14       1.6       10       7       8       29       CBA 10-8
   2123               10.2       4.7       7.1       15       1.5       10       8       10       32       CBA 10-10
   2124               13       4.7       7.1       18       1       10       10       12       38       CBA 10-12
   2125       16       6.5       5.5       7.9       11       2.4       19       7       9       39       CBA 16-6
   2126               8.4       5.5       7.9       14       1.7       19       7       9       39       CBA 16-8
   2127               10.5       5.5       7.9       16       1.5       19       8       10       41       CBA 16-10
   2128               13       5.5       7.9       18       1.2       19       10       13       46       CBA 16-12
   2129       25       6.5       7.1       9.5       13.5       2.4       21       7       9       41       CBA 25-6
   2130               8.4       7.1       9.5       13.5       2.4       21       7       9       41       CBA 25-8
   2131               10.5       7.1       9.5       16       1.9       21       9       10       44       CBA 25-10
   2132               13       7.1       9.5       18       1.6       21       10       13       48       CBA 25-12
   2133       35       6.5       8.4       11.5       16       3       21       9       10       45       CBA 35-6
   2134               8.4       8.4       11.5       16       3       21       9       10       45       CBA 35-8
   2135               10.5       8.4       11.5       18       2.6       21       9       10       45       CBA 35-10
   2136               13       8.4       11.5       20       2.2       22       11       13       51       CBA 35-12
   2137       50       6.5       9.5       12.8       18       3.3       22       8       10       46       CBA 50-6
   2138               8.4       9.5       12.8       18       3.3       22       8       10       46       CBA 50-8
   2139               10.5       9.5       12.8       18       3.3       22       8       10       52       CBA 50-10
   2140               13       9.5       12.8       21       2.7       22       11       13       54       CBA 50-12
   2141       70       6.5       11.3       14.6       21       3.5       22       11       13       54       CBA 70-6
   2142               8.4       11.3       14.6       21       3.5       24       11       13       54       CBA 70-8
   2143               10.5       11.3       14.6       21       3.5       24       11       13       54       CBA 70-10
   2144               13       11.3       14.6       21       3.5       24       11       13       54       CBA 70-12
   2145               17       11.3       14.6       26       3       24       14       16       61       CBA 70-16
   2146       95       8.4       13.5       17.4       25       4       27       12       14       60       CBA 95-8
   2147               10.5       13.5       17.4       25       4       27       12       14       60       CBA 95-10
   2148               13       13.5       17.4       25       4       27       12       14       60       CBA 95-12
   2149               17       13.5       17.4       25       3.5       27       14       16       61       CBA 95-16
   2150       120       8.4       15.6       20.6       30       5       30       12       14       64       CBA 120-8
   2151               10.5       15.6       20.6       30       5       30       12       14       64       CBA 120-10
   2152               13       15.6       20.6       30       5       30       12       14       64       CBA 120-12
   2153               17       15.6       20.6       30       5       30       16       16       72       CBA 120-16
   2154       150       10.5       16.7       22.2       32       5.8       30       16       16       71       CBA 150-10
   2155               13       16.7       22.2       32       5.8       30       18       18       75       CBA 150-12
   2156               17       16.7       22.2       32       5.8       30       18       18       75       CBA 150-16
   2157       185       10.5       18.4       24.2       36       5.8       32       16       16       74       CBA 185-10
   2158               13       18.4       24.2       36       5.8       32       18       18       79       CBA 185-12
   2159               17       18.4       24.2       36       5.8       32       18       18       79       CBA 185-16
   2160       240       –       21.2       28.5       41       7       38       21       21       92       CBA 240-BL
   2161               10.5       21.2       28.5       41       7       38       21       21       92       CBA 240-10
   2162               13       21.2       28.5       41       7       38       21       21       92       CBA 240-12
   2163               17       21.2       28.5       41       7       38       21       21       92       CBA 240-16
   2164       300       –       23.8       31.9       46       7.8       42       23       23       101       CBA 300-BL
   2165               13       23.8       31.9       46       7.8       42       23       23       101       CBA 300-12
   2166               17       23.8       31.9       46       7.8       42       23       23       101       CBA 300-16
   2167       400       –       26.8       34.9       50       8       44       24       24       107       CBA 400-BL
   2168       500       –       30       38.1       56       9       50       27       27       119       CBA 500-BL
   2169       630       –       34       44       64.4       11       58       32       32       139       CBA 630-BL
